Начать новую тему Ответить на тему  [ Сообщений: 3249 ]  На страницу Пред.  1 ... 153, 154, 155, 156, 157, 158, 159 ... 163  След. Автор Сообщение Не в сети

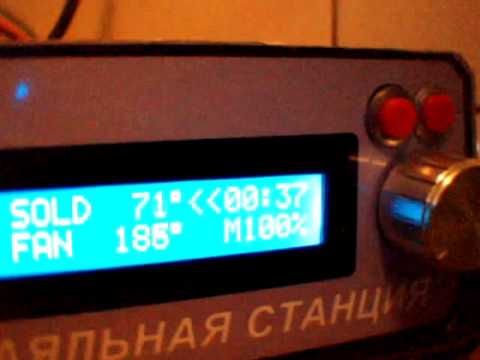

 Заголовок сообщения: Re: Паяльная станция с энкодером.

СообщениеДобавлено: Сб фев 11, 2017 10:43:11  Родился
Зарегистрирован: Ср дек 14, 2016 23:28:42
Сообщений: 9
Рейтинг сообщения: 0

кинул кварц на 8 с кондерами на землю( с мамки монитора древнего), выбило ручной выбор)
если счас все ок, как же мне эти фьюзы ставить, первая мега, несчитая раза в ардуино программируется), другие программаторы незапускаются(win 10 x64)

Вложения: Безымянный.png [93.47 KiB]
Скачиваний: 214
Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Паяльная станция с энкодером.

СообщениеДобавлено: Сб фев 11, 2017 10:58:26  Нашел транзистор. Понюхал.
Зарегистрирован: Чт апр 02, 2015 18:04:07
Сообщений: 157
Откуда: Тольятти
Рейтинг сообщения: 0

Инвертировать все галки что у вас выбраны!
PS.SPIEN только не трогайте!

Вернуться наверх  Профиль



JLCPCB Prototype, Бесплатная доставка первого заказа + на прототип ПП!

Крупнейший производитель печатных плат в Китае, 290,000+ заказчиков, 8,000+ он-лайн заказов в день.

Цена за 10 плат: за 2-х слойную, за 4-х слойную, за 6-ти слойную.

LCSC Parts: Экономия до 50%, большой выбор компонентов в наличии, отправка заказа в день оплаты.

Не в сети

 Заголовок сообщения: Re: Паяльная станция с энкодером.

СообщениеДобавлено: Сб фев 11, 2017 11:22:58  Родился
Зарегистрирован: Ср дек 14, 2016 23:28:42
Сообщений: 9
Рейтинг сообщения: 0 счас так, что еще выставить)

UPD: пусть будет примером для остальных для шитья uniprof, вроде все правильно, прошилось

Вложения: Безымянный.png [73.71 KiB]
Скачиваний: 183

Последний раз редактировалось Marcoss Сб фев 11, 2017 12:48:12, всего редактировалось 1 раз.

Вернуться наверх  Профиль




Не в сети

 Заголовок сообщения: Re: Паяльная станция с энкодером.

СообщениеДобавлено: Сб фев 11, 2017 11:25:40  Нашел транзистор. Понюхал.
Зарегистрирован: Чт апр 02, 2015 18:04:07
Сообщений: 157
Откуда: Тольятти
Рейтинг сообщения: 0

Этого достаточно.

Вернуться наверх  Профиль




Не в сети

 Заголовок сообщения: Re: Паяльная станция с энкодером.

СообщениеДобавлено: Сб фев 11, 2017 12:44:45  Родился
Зарегистрирован: Ср дек 14, 2016 23:28:42
Сообщений: 9
Рейтинг сообщения: 0 Фух, спасибо, вроде прошил, теперь при подаче питания +5 пищит бузер , экран так и не заработал, постоянно показует верхнюю строку с квадратиками, допайка d0-d3 на землю ничего не дала, дисплей 1602а, с али., буду терь разбираться дальше)

прошивка 2.43, плата по схеме 2.4, на основе печатки STR Project SS PCD V2.2E1

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Паяльная станция с энкодером.

СообщениеДобавлено: Сб фев 11, 2017 13:20:31  Нашел транзистор. Понюхал.
Зарегистрирован: Чт апр 02, 2015 18:04:07
Сообщений: 157
Откуда: Тольятти
Рейтинг сообщения: 0

Буззер пищит в 2 случаях нет подключения термопар что равно тому,что напряжение на входах атмеги16 39,40 больше 2.5вольт.
Сигнал дисплея R/W притянут к нулю?d0-d3 сажать на землю не оязательно у меня дисплей с алиэкспресса и работает прекрасно.
Может быть криво записал прошивку.Очисть атмегу16 и по новой попробуй записать.

Последний раз редактировалось ncbelov Сб фев 11, 2017 13:24:38, всего редактировалось 1 раз.

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Паяльная станция с энкодером.

СообщениеДобавлено: Сб фев 11, 2017 13:24:29  Родился
Зарегистрирован: Ср дек 14, 2016 23:28:42
Сообщений: 9
Рейтинг сообщения: 0

да подтянут, термопары действительно отключены, разбираюсь с дисплеем и прошивками

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Паяльная станция с энкодером.

СообщениеДобавлено: Чт фев 16, 2017 14:02:21  Опытный кот Аватар пользователя
Карма: 7
Зарегистрирован: Сб ноя 16, 2013 17:23:02
Сообщений: 704
Откуда: Fe-City (46)
Рейтинг сообщения: 0

Marcoss писал(а):

...
прошивка 2.43, плата по схеме 2.4, на основе печатки STR Project SS PCD V2.2E1

Почему такой старый проект выбрали, есть и более новые версии плат...


_________________
Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Паяльная станция с энкодером.

СообщениеДобавлено: Чт фев 16, 2017 16:04:03  Родился
Зарегистрирован: Ср дек 14, 2016 23:28:42
Сообщений: 9
Рейтинг сообщения: 0

сам пожалел, вообще хотел 2.2 версию делать.потом аппгрейдил по ходу дела до 2.4
плату друг делал, схватил ту на которую больше всего данных по сборке, конечно есть более правильна...проблема в производсте плат, думал на заводе заказывать но нужен обьем......

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Паяльная станция с энкодером.

СообщениеДобавлено: Пт фев 17, 2017 11:53:56  Родился
Зарегистрирован: Сб фев 28, 2015 20:27:37
Сообщений: 9
Рейтинг сообщения: 0

Здравствуйте! нужна помочь.Собрал ПС на плате STR Project SS PCD V2.4R1 прошивка S&Fv2_43d схема STR Project Shema V2.4+LM358A1. Проблема с силовыми ключами паяльника и турбины фена (применил IRFZ44N). Начну с паяльника.
1.Собрано по схеме, первое включение калибровка добавляю шим получаю резкий нагрев транзистора (паяльник холодный)
2.Играюсь с номиналами резисторов на затворе, результат тот же.
3.Собираю драйвер на двух транзисторах с обвесом, результат тот же.
Турбина фена.
1.драйвер с двух транзисторов максимальный шим (или значение скорости ) обороты турбины минимальны, не большой нагрев транзистора.
Нагреватель фене не проверял. Паяльник с терморезистором, нагреватель 3 ом
132стр. читал.

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Паяльная станция с энкодером.

СообщениеДобавлено: Пт фев 17, 2017 16:31:22  Опытный кот Аватар пользователя
Карма: 7
Зарегистрирован: Сб ноя 16, 2013 17:23:02
Сообщений: 704
Откуда: Fe-City (46)
Рейтинг сообщения: 0

Зашей версию 2.2 и посмотри как будет работать.. И главное не забыть про меню...


_________________
Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Паяльная станция с энкодером.

СообщениеДобавлено: Сб фев 18, 2017 00:32:48  Родился
Зарегистрирован: Сб фев 28, 2015 20:27:37
Сообщений: 9
Рейтинг сообщения: 0

На 19 пине мк при измерении температуры напряжения меняется плавно от 0 до 1.9в, разве это нормально? На 18 пине от 0 до 4.5в.
Разве там не должен бить ШИМ с напряжением около 5в или я чего то не понимаю.
P.S. Очень нужна помочь.

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Паяльная станция с энкодером.

СообщениеДобавлено: Сб фев 18, 2017 00:36:17  Опытный кот
Карма: 2
Зарегистрирован: Вс мар 17, 2013 19:54:07
Сообщений: 771
Рейтинг сообщения: 0 Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Паяльная станция с энкодером.

СообщениеДобавлено: Сб фев 18, 2017 00:39:32  Родился
Зарегистрирован: Сб фев 28, 2015 20:27:37
Сообщений: 9
Рейтинг сообщения: 0

китайским мультиметром, А чем стоило?

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Паяльная станция с энкодером.

СообщениеДобавлено: Сб фев 18, 2017 00:56:48  Опытный кот
Карма: 2
Зарегистрирован: Вс мар 17, 2013 19:54:07
Сообщений: 771
Рейтинг сообщения: 0 Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Паяльная станция с энкодером.

СообщениеДобавлено: Сб фев 18, 2017 01:03:12  Первый раз сказал Мяу!
Зарегистрирован: Вт янв 20, 2015 17:06:09
Сообщений: 25
Откуда: Луганск
Рейтинг сообщения: 0

Здравствуйте! Помогите пожалуйста, может кто сталкивался с такой проблемой.
Не могу нормально откалибровать ПС, форум не один раз уже перечитал, но не могу разобраться (или чего не до понимаю). Собрана по схеме 2.4 (ОУ - ОР07).
Через Avrdudeprog33 стираю полностью МК стоящую в ПС, затем заливаю прошивку 2_43е и EEPROM 2_43d. Включаю ПС, она сразу входит в калибровку, но не могу откалибровать паяльник и фен. Довожу шимом (паяльник или фен) до 300 градусов, выставляю резистором усиления одинаковую температуру на ПС и мультиметре, дальше увеличиваю ограничения шима до 50, но не паяльник не фен до 350 градусов не доходят (хоть 70-80 шим ставлю). На индикаторе температура ПС в нижней строке доходит до 346 и дальше скачет от 346 до 349 и на 350 не становиться, при этом шим в нижней строке тоже скачет (т.е. температура 346 градусов - шим 100, затем температура 349 градусов - а шим при этом падает до 20-30 и так постоянно туда-сюда). Почему то ПС уменьшает шим и не дает температуре установиться 350 градусов. С феном тоже самое. И самое интересное, что температура в это время на ПС и мультиметре почти совпадает (разница в 5 градусов, на ПС - 349, на мультеметре 353). Если увеличить температуру ПС резистором усиления то ПС предлагает установить реальную температуру и при этом реальная температура не стоит на 350, а скачет от 348 до 354. После чего на 100 градусов не выставляется (минимум 102) и нужно опять крутить резистор уменьшая температуру. В итоге после такой калибровки температура очень сильно не совпадает при работе паяльником или феном.
Схема ОР07 (паяльник терморезистор) взята у "pashap3" со страницы 54.

Последний раз редактировалось deminrv Сб фев 18, 2017 01:08:55, всего редактировалось 1 раз.

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Паяльная станция с энкодером.

СообщениеДобавлено: Сб фев 18, 2017 01:08:25  Родился
Зарегистрирован: Сб фев 28, 2015 20:27:37
Сообщений: 9
Рейтинг сообщения: 0

Мне б реальную помочь, транзисторы греются вместо паяльника. Может лучше схему драйвера порекомендуете подходящую к этой схемотехнике. Или просто есть свежие мысли, третий день парюсь и да осциллографа нету.

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Паяльная станция с энкодером.

СообщениеДобавлено: Сб фев 18, 2017 01:13:06  Опытный кот
Карма: 2
Зарегистрирован: Вс мар 17, 2013 19:54:07
Сообщений: 771
Рейтинг сообщения: 0

В теме все это есть..


_________________
Serious Trouble - https://music.yandex.ru/album/2673558/track/23242383

Последний раз редактировалось nikin_n Сб фев 18, 2017 01:20:58, всего редактировалось 2 раз(а).

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Паяльная станция с энкодером.

СообщениеДобавлено: Сб фев 18, 2017 01:17:29  Родился
Зарегистрирован: Сб фев 28, 2015 20:27:37
Сообщений: 9
Рейтинг сообщения: 0

А как без осциллографа проверить правильно ли работает пин 19 и 18.

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Паяльная станция с энкодером.

СообщениеДобавлено: Сб фев 18, 2017 01:22:38  Опытный кот
Карма: 2
Зарегистрирован: Вс мар 17, 2013 19:54:07
Сообщений: 771
Рейтинг сообщения: 0 При измерениях ШИМ-а мультиком, он так примерно и показывает его (шим) . От 0 до 4.5-4.8 V.
В зависимости от коэффициента заполнения.

БП + 24 у вас какой?


_________________
Serious Trouble - https://music.yandex.ru/album/2673558/track/23242383 Вернуться наверх  Профиль
